React Native中怎么画图表?下面本篇文章就来给大家介绍一下怎么使用React Native+Echarts开发一个真实的电商数据统计页面,希望对大家有所帮助!


聊聊React Native中怎么利用echarts画图表


平时写图表相关需求,用得最多的图表库就是echarts。echarts 在 web 端的表现已经相当成熟,官方对小程序端也提供了解决方案,而在 RN 方面却没有相应支持。市面上搜到的,大多本质还是基于 webview 实现,而我更倾向于基于 RN 的方案,毕竟原生的体验会比 Web 的更好一些。

所以我们发布了@wuba/react-native-echarts 来满足需求。

接下来我将使用 @wuba/react-native-echarts来做一个实际项目中的应用,截图如下:


聊聊React Native中怎么利用echarts画图表


小提示

如果你已经有 APP 包,可以忽略前面的打包流程,直接跳到第 4 步。

试用的完整代码放在 github 上了,地址:github.com/iambool/Tes…


详细使用过程如下

1、开发环境搭建

本地搭好 RN 开发环境,搭建过程网上一抓一大把,就不赘述了。

2、准备 RN 工程

因为是试用,所以我用 expo 新初始化了一个 rn 工程,叫 TestApp。

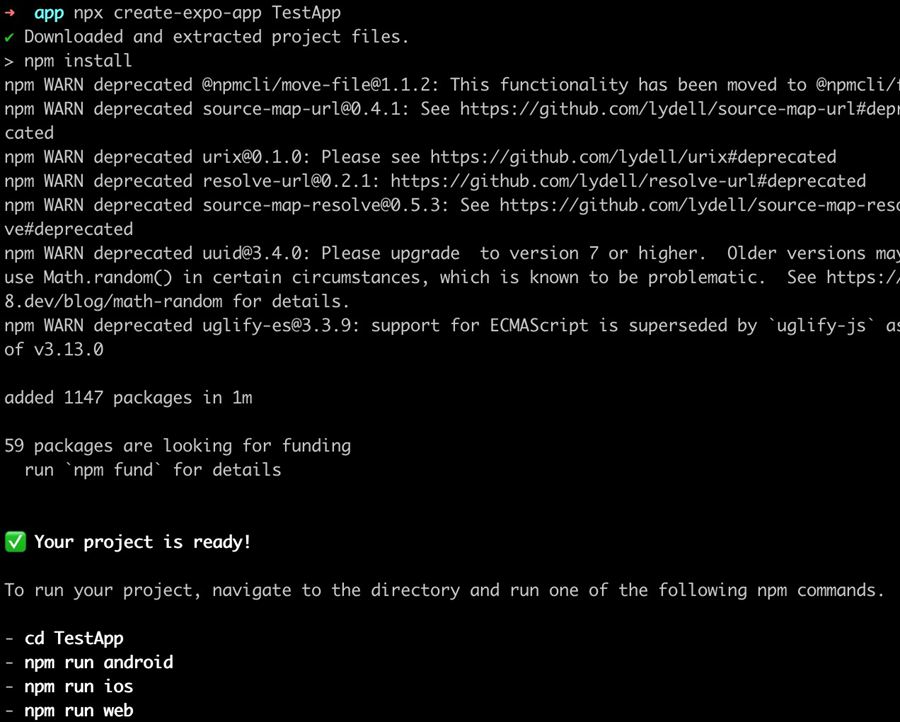

npx create-expo-app TestApp


聊聊React Native中怎么利用echarts画图表


3、build App 包

用命令行生成包 ios android app 包。这里 ios 建议用模拟器(不需要配证书),安卓我是连的真机

yarn android
yarn ios

生成包后,手机看到已经安装了这个应用,就代表成功啦。


聊聊React Native中怎么利用echarts画图表


4、 安装相关依赖

yarn add @wuba/react-native-echarts echarts
yarn add @shopify/react-native-skia
yarn add react-native-svg

注意,如果你是在已有工程中安装,安装完成后要重新打个新包,不然缺少原生依赖会报错;


5、试用 Skia 模式

@wuba/react-native-echarts 支持两种渲染模式(Skia 和 Svg),先用 Skia 试一个简单的图表。大致分为这几个小步骤:

引入 echarts、图表组件等依赖

注册图表组件

创建图表实例,并设置图表的配置(option)

页面销毁时要记得同步销毁图表实例

具体代码如下:

import { useRef, useEffect } from 'react';
import { View } from 'react-native';
/**
 * 一、引入echarts依赖,这里先试下折线图
 */
import * as echarts from 'echarts/core';
import { LineChart } from 'echarts/charts';
import { GridComponent } from 'echarts/components';
import { SVGRenderer, SkiaChart } from '@wuba/react-native-echarts';

/**
 * 二、注册需要用到的组件
 * SVGRenderer: 是必须注册的
 * LineChart: 因为用的折线图,所以要引入LineChart(如果不知道该引入哪些组件,就直接看报错,报错说缺什么就加什么)
 * GridComponent: 这个就是报错的时候提示,然后我加的hhh
 */
echarts.use([SVGRenderer, LineChart, GridComponent]);

export default () => {
  const skiaRef = useRef(null); // Ref用于保存图表实例
  useEffect(() => {
    /**
     * 四、图表配置
     */
    const option = {
      xAxis: {
        type: 'category',
        data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun'],
      },
      yAxis: {
        type: 'value',
      },
      series: [
        {
          data: [150, 230, 224, 218, 135, 147, 260],
          type: 'line',
        },
      ],
    };
    let chart;
    if (skiaRef.current) {
      /**
       * 五、初始化图表,指定下宽高
       */
      chart = echarts.init(skiaRef.current, 'light', {
        renderer: 'svg',
        width: 400,
        height: 400,
      });
      chart.setOption(option);
    }
    /**
     * 六、页面关闭后要销毁图表实例
     */
    return () => chart?.dispose();
  }, []);
  return (
    <View className='index'>
      <SkiaChart ref={skiaRef} />
    </View>
  );
};

写完摇一摇手机,reload bundle 包时出现了报错:

ERROR Invariant Violation: requireNativeComponent: "SkiaDomView" was not found in the UIManager.

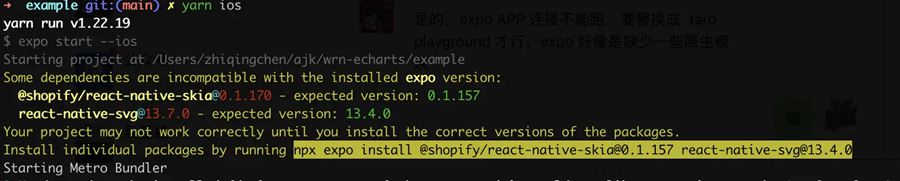

google 了一下,说是需要降级解决。其实是要跟 expo 版本对应,在安装依赖的时候也会有类似这样的提示,安装提示的版本就可以了


聊聊React Native中怎么利用echarts画图表


于是按照提示做了版本降级:

@shopify/react-native-skia@0.1.157
react-native-svg@13.4.0

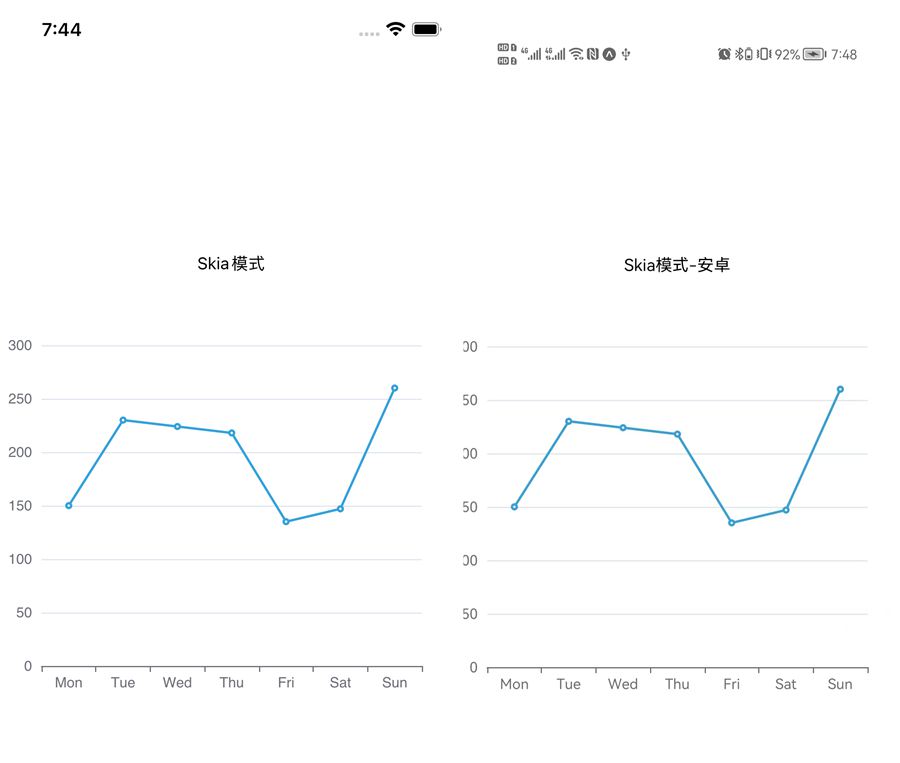

重新构建 app 后加载出来了,针不戳;(安卓遮住了点,看来应该自适应屏幕宽度)


聊聊React Native中怎么利用echarts画图表

6、试用 Svg 模式

写个复杂点的动态排序柱状图,试试 Svg 模式,给 Svg 和 Skia 做个对比,完整代码看这里

// ...此处省略一些不重要的代码

// 注册需要用到的组件,BarChart-柱状图 LegendComponent-图例
echarts.use([SVGRenderer, BarChart, LegendComponent, GridComponent]);

export default () => {
  const skiaRef = useRef(null);
  const svgRef = useRef(null);

  useEffect(() => {
    // Skia模式
    const skiaChartData = getData(); // 生成图表柱状图数据
    let skiaChart;
    let skiaInter;
    if (skiaRef.current) {
      skiaChart = echarts.init(skiaRef.current, 'light', {
        renderer: 'svg',
        width: 300,
        height: 300,
      });
      skiaChart.setOption(getDefaultOption(skiaChartData));
      setTimeout(function () {
        run(skiaChart, skiaChartData);
      }, 0);
      skiaInter = setInterval(function () {
        run(skiaChart, skiaChartData);
      }, 3000);
    }

    // Svg模式
    const svgChartData = getData();
    let svgChart;
    let svgInter;
    if (svgRef.current) {
      svgChart = echarts.init(svgRef.current, 'light', {
        renderer: 'svg',
        width: 300,
        height: 300,
      });
      svgChart.setOption(getDefaultOption(svgChartData));
      setTimeout(function () {
        run(svgChart, svgChartData);
      }, 0);
      svgInter = setInterval(function () {
        run(svgChart, svgChartData);
      }, 3000);
    }

    return () => {
      skiaChart?.dispose();
      svgChart?.dispose();
      // 定时器得清理掉,不然退出页面后还会运行
      clearInterval(skiaInter);
      clearInterval(svgInter);
    };
  }, []);
  return (
    <View>
      <Text>skia如下</Text>
      <SkiaChart ref={skiaRef} />
      <Text>svg如下</Text>
      <SvgChart ref={svgRef} />
    </View>
  );
};

Skia 和 Svg 模式,肉眼看不出明显差别


iOSAndroid
聊聊React Native中怎么利用echarts画图表聊聊React Native中怎么利用echarts画图表


7、封装 Chart 组件

效果不错,不过每次使用都要把一堆东西引进去好烦,先简单封装下吧

import { useRef, useEffect } from 'react';
import * as echarts from 'echarts/core';
import { BarChart, LineChart, PieChart } from 'echarts/charts';
import {
  DataZoomComponent,
  GridComponent,
  LegendComponent,
  TitleComponent,
  ToolboxComponent,
  TooltipComponent,
} from 'echarts/components';
import {
  SVGRenderer,
  SvgChart as _SvgChart,
  SkiaChart as _SkiaChart,
} from '@wuba/react-native-echarts';
import { Dimensions } from 'react-native';

// 注册需要用到的组件
echarts.use([
  DataZoomComponent,
  SVGRenderer,
  BarChart,
  GridComponent,
  LegendComponent,
  ToolboxComponent,
  TooltipComponent,
  TitleComponent,
  PieChart,
  LineChart,
]);

// 图表默认宽高
const CHART_WIDTH = Dimensions.get('screen').width; // 默认用手机屏幕宽度
const CHART_HEIGHT = 300;

const Chart = ({
  option,
  onInit,
  width = CHART_WIDTH,
  height = CHART_HEIGHT,
  ChartComponent,
}) => {
  const chartRef = useRef(null);

  useEffect(() => {
    let chart;
    if (chartRef.current) {
      chart = echarts.init(chartRef.current, 'light', {
        renderer: 'svg',
        width,
        height,
      });
      option && chart.setOption(option);
      onInit?.(chart);
    }
    return () => chart?.dispose();
  }, [option]);
  return <ChartComponent ref={chartRef} />;
};

const SkiaChart = (props) => <Chart {...props} ChartComponent={_SkiaChart} />;
const SvgChart = (props) => <Chart {...props} ChartComponent={_SvgChart} />;
// 对外只暴露这哥俩就行
export { SkiaChart, SvgChart };


8、多个图表使用

封装好了,咱就写个多图表同时使用的页面看看效果。这里写了个“电商数据分析”页面,分别有折线图、柱状图、饼图。下方是主要代码,用的 svg 模式,详细代码见这里

// 页面代码
import { SkiaChart } from '../../components/Chart';
import { ScrollView, Text, View } from 'react-native';
import { StatusBar } from 'expo-status-bar';
import { useCallback, useEffect, useState } from 'react';
import {
  defaultActual,
  lineOption,
  salesStatus,
  salesVolume,
  userAnaly,
  getLineData,
} from './contants';
import styles from './styles';
// 开启图表loading
const showChartLoading = (chart) =>
  chart.showLoading('default', {
    maskColor: '#305d9e',
  });
// 关闭图表loading
const hideChartLoading = (chart) => chart.hideLoading();

export default () => {
  const [actual, setActual] = useState(defaultActual); // 记录实时数据

  useEffect(() => {
    // 假设循环请求数据
    const interv = setInterval(() => {
      const newActual = [];
      for (let it of actual) {
        newActual.push({
          ...it,
          num: it.num + Math.floor((Math.random() * it.num) / 100),
        });
      }
      setActual(newActual);
    }, 200);
    return () => clearInterval(interv);
  }, [actual]);

  const onInitLineChart = useCallback((myChart) => {
    showChartLoading(myChart);
    // 模拟数据请求
    setTimeout(() => {
      myChart.setOption({
        series: getLineData,
      });
      hideChartLoading(myChart);
    }, 1000);
  }, []);

  const onInitUserChart = useCallback((myChart) => {
    // 模拟数据请求,跟onInitLineChart类似
  }, []);
  const onInitSaleChart = useCallback((myChart) => {
    // 模拟数据请求,跟onInitLineChart类似
  }, []);
  const onInitStatusChart = useCallback((myChart) => {
    // 模拟数据请求,跟onInitLineChart类似
  }, []);

  const chartList = [
    ['订单走势', lineOption, onInitLineChart],
    ['用户统计', userAnaly, onInitUserChart],
    ['各品类销售统计', salesVolume, onInitSaleChart],
    ['订单状态统计', salesStatus, onInitStatusChart],
  ];

  return (
    <ScrollView style={styles.index}>
      <StatusBar style='light' />
      <View>
        <View style={styles.index_panel_header}>
          <Text style={styles.index_panel_title}>实时数据</Text>
        </View>
        <View style={styles.index_panel_content}>
          {actual.map(({ title, num, unit }) => (
            <View key={title} style={styles.sale_item}>
              <View style={styles.sale_item_cell}>
                <Text style={styles.sale_item_text}>{title}</Text>
              </View>
              <View style={[styles.sale_item_cell, styles.num]}>
                <Text style={styles.sale_item_num}>{num}</Text>
              </View>
              <View style={[styles.sale_item_cell, styles.unit]}>
                <Text style={styles.sale_item_text}>{unit}</Text>
              </View>
            </View>
          ))}
        </View>
      </View>
      {chartList.map(([title, data, callback]) => (
        <View key={title}>
          <View style={styles.index_panel_header}>
            <Text style={styles.index_panel_title}>{title}</Text>
          </View>
          <View style={styles.index_panel_content}>
            <SkiaChart option={data} onInit={callback} />
          </View>
        </View>
      ))}
    </ScrollView>
  );
};

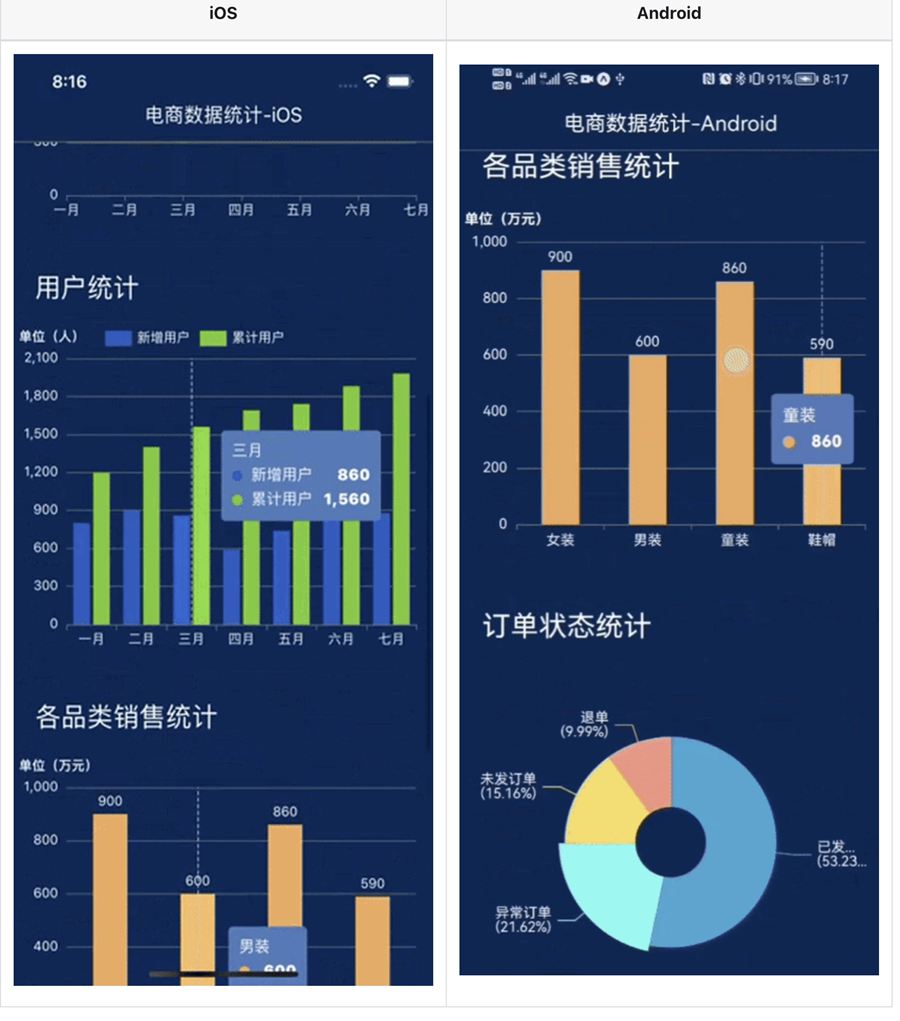

重新加载 bundle,看看效果图


iOSAndroid
聊聊React Native中怎么利用echarts画图表聊聊React Native中怎么利用echarts画图表


渲染出来后,iOS 上交互很丝滑,安卓上交互时感觉偶尔会有卡顿(不会是因为我手机太差吧…)。

再换 Skia 模式看看


聊聊React Native中怎么利用echarts画图表


emmm 虽然可以,但是好像中文不能正常显示,安卓上中文都没有显示,iOS 则是乱码。看了下文档,目前 skia 在安卓端还不支持中文,在 iOS 端可以通过设置字体为 'PingFang SC'显示中文,比如:

const option = {
  title: {
    text: '我是中文',
    textStyle: {
      fontFamily: 'PingFang SC', // 指定字体类型
    },
  },
};

但是每个显示中文的地方都要设置字体……那还是先用 svg 吧,我懒。


总结

使用了一段时间后,我总结了下:

支持度上,@wuba/react-native-echarts 除了 GL 系列、地图类图表还不支持外,其余类型的图表都支持,对于日常业务来说已经非常 enough 了。echarts 各种类型的图表实现,都可以在taro-playground上找到;

交互上,iOS 很丝滑,安卓有时会出现掉帧的情况;

性能上,还挺好的。

个人试了下,不是超大数据量就不会有什么问题,但是数据量太大的时候(比如画大数据量的热力图),渲染速度明显下降了很多,这是一个等待官方去优化的点。

另外页面内图表多的话,真机调试时加载速度会变慢,建议先用模拟器。

中文支持,Svg 模式支持中文,但 Skia 模式目前还不可以。
